Шариковый радиальный подшипник — это наиболее распространенный и универсальный тип подшипников качения. Его основное предназначение — восприятие преимущественно радиальных нагрузок, действующих перпендикулярно оси вращения. Он также способен воспринимать умеренные осевые (упорные) нагрузки в обоих направлениях, но это не его основная функция, и возможности здесь ограничены.
Ключевые особенности конструкции (простота и универсальность):
- Кольца:
- Наружное кольцо: Имеет сферическую (вогнутую) канавку (дорожку качения) на внутренней поверхности.
- Внутреннее кольцо: Имеет сферическую (вогнутую) канавку (дорожку качения) на наружной поверхности.
- Радиусы канавок немного превышают радиус шариков, обеспечивая точечный (на практике — эллиптический) контакт и возможность небольшого перекоса (но не рекомендуется).
- Шарики: Основной элемент качения — стальные (реже керамические) шарики, расположенные в один ряд. Количество и размер шариков определяют грузоподъемность подшипника.
- Сепаратор (Клеть): Удерживает шарики на равном расстоянии друг от друга, предотвращает их соударение и обеспечивает равномерное распределение нагрузки. Материалы: штампованная сталь, латунь, полиамид (PA66, PEEK), полиацеталь (POM) или текстолит.
- Неразъемная конструкция (в основном): В отличие от конических роликовых и радиально-упорных шариковых, классические радиальные шарикоподшипники обычно неразъемные (за исключением некоторых специальных типов). Кольца и сепаратор с шариками представляют собой собранный узел.
Основные преимущества:
- Низкое трение и высокая частота вращения: Благодаря точечному контакту шариков с дорожками качения, этот тип подшипников имеет самый низкий момент трения среди подшипников качения и способен работать на очень высоких скоростях (до 200-300 тыс. об/мин для миниатюрных подшипников).
- Низкий уровень шума и вибрации: Отлично подходят для применений, где важна тихая работа (электродвигатели, бытовая техника).
- Простота конструкции и монтажа: Относительно простая конструкция делает их недорогими в производстве и легкими в установке/замене по сравнению со многими другими типами.
- Универсальность: Широко доступны в огромном диапазоне размеров и вариантах исполнения.
- Минимальное обслуживание (особенно закрытые типы): Закрытые подшипники (с защитными шайбами или уплотнениями) часто поставляются с заводской смазкой и требуют минимального обслуживания в течение всего срока службы.
- Умеренная способность к самоустановке (компенсации перекосов): Могут компенсировать очень небольшие перекосы вала или корпуса (до 0.25°), но не предназначены для работы с существенными перекосами.
Недостатки / Ограничения:
- Ограниченная радиальная грузоподъемность: По сравнению с роликовыми подшипниками (цилиндрическими, коническими, игольчатыми) того же размера имеют меньшую радиальную грузоподъемность из-за точечного контакта.
- Очень ограниченная осевая грузоподъемность: Способны воспринимать лишь незначительные осевые нагрузки (обычно не более 20-50% от статической радиальной грузоподъемности C0). Для значительных осевых нагрузок требуются другие типы подшипников (радиально-упорные шарикоподшипники, упорные, конические роликовые).
- Чувствительность к ударным нагрузкам: Точечный контакт более чувствителен к ударам и локальным перегрузкам, чем линейный контакт роликовых подшипников.
- Чувствительность к перекосу: Хотя могут компенсировать малые перекосы, работа при существенном перекосе резко снижает срок службы и увеличивает шум/вибрацию.
Основные сферы применения (везде, где нужны скорость, тихая работа и умеренные радиальные нагрузки):
- Электродвигатели (от бытовых приборов до промышленных).
- Бытовая техника (стиральные машины, пылесосы, вентиляторы, дрели).
- Автомобилестроение (вспомогательные агрегаты — генераторы, насосы, натяжители ремней, некоторые узлы трансмиссии, где нет высоких осевых нагрузок).
- Промышленные редукторы и коробки передач (быстроходные валы).
- Насосы и компрессоры.
- Сельхозтехника и конвейеры.
- Робототехника и точная механика.
- Велосипеды, скейтборды, роликовые коньки (ступицы колес).
- Офисная техника (принтеры, сканеры).
Варианты исполнения (наиболее распространенные):

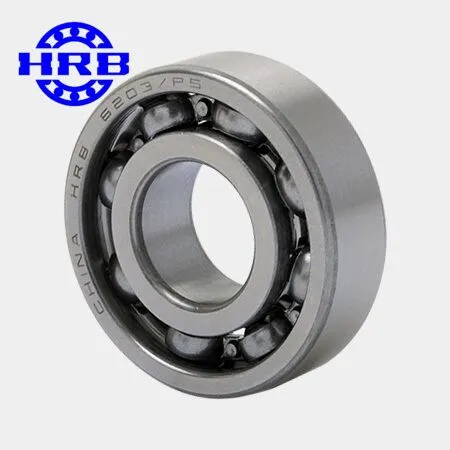

- Открытые (без защиты): Без каких-либо защитных элементов. Требуют внешней защиты от загрязнений и периодического обслуживания (смазки). Обозначение обычно не указывается или -ZZ (старое).
- С металлическими защитными шайбами:

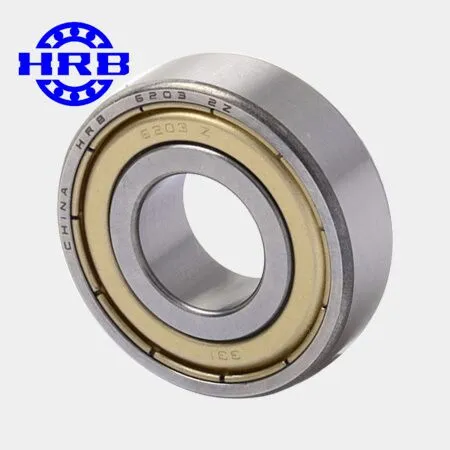

- -Z или -ZZ: Одна или две штампованные стальные шайбы с небольшим зазором. Защищают от крупных частиц, не препятствуют смазке.
- С контактными уплотнениями:

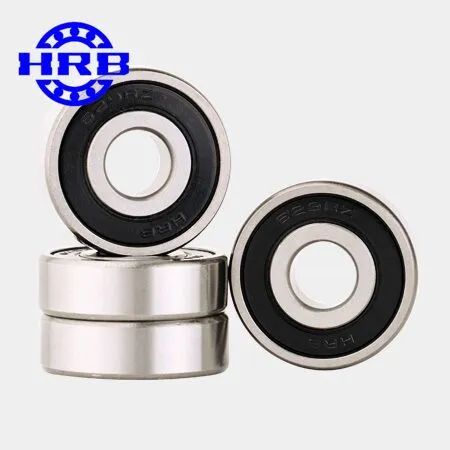

- -RS или -2RS: Одно или два резиновых уплотнения (обычно NBR), контактирующих с бортом внутреннего кольца. Обеспечивают лучшую защиту от влаги и пыли, удерживают смазку внутри. Создают небольшое дополнительное трение.
- -2RZ: Уплотнения с малым трением (почти без контакта).
- Различные классы точности: От нормального (P0 / Class 0) до сверхпрецизионного (P2 / Class 2, ABEC 9) для высокоскоростных и точных применений.
- Различные зазоры: Стандартный радиальный зазор (C0), а также увеличенные (C3, C4) или уменьшенные (C2) зазоры для специальных условий (температура, натяг).
Стандарты: Основные размеры стандартизированы по ISO 15 (внутренний диаметр x наружный диаметр x ширина). Распространенные серии по ширине и диаметру: 60xx (сверхлегкая), 62xx (легкая), 63xx (средняя), 64xx (тяжелая). Основные стандарты в РФ: ГОСТ 8338-75 (Подшипники шариковые радиальные однорядные).
Альтернативы:
- При высоких радиальных нагрузках -> Цилиндрические роликоподшипники, Игольчатые подшипники.
- При высоких комбинированных (радиальных + осевых) нагрузках -> Радиально-упорные шарикоподшипники, Конические роликоподшипники.
- При чисто осевых нагрузках -> Упорные шарикоподшипники.
- При перекосах вала/корпуса -> Сферические роликоподшипники, Самоустанавливающиеся шарикоподшипники (сферические).
В сущности: Шариковый радиальный подшипник — это «рабочая лошадка» мира подшипников. Его ключевые преимущества — высокая скорость, низкое трение, простота и универсальность при работе с преимущественно радиальными нагрузками. Он является оптимальным выбором в огромном количестве применений, где не требуются экстремальные нагрузки или способность воспринимать значительные осевые усилия.
